避雷器について

避雷器について

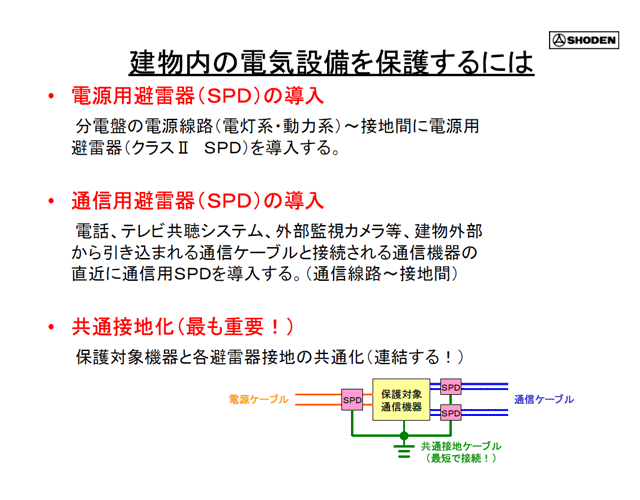

建物内電気設備の雷保護対策とは













雷害対策工事例(電気機器に対する落雷による被害軽減工事)

 今回の工事目的は既設事務所における電気器具 (特にコンピューターの破損によるデーターの等の
 保護、電子交換機の為)の落雷対策工事例です。
 施工費用・・・8万円

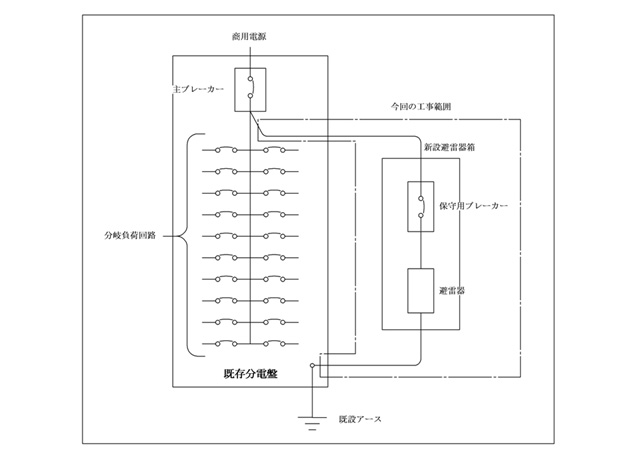

施工図面

施工写真
No1
既設分電盤内に避雷器を収容できない為に別途に避雷器を収容する為に箱を用意した。

No2
避雷器を保守する時に分電盤の主電源を落とすと日常業務に支障がでるので別途に単独で避雷器保守用ブレーカーを用意する。



No3

今回使用する避雷器。


No4
収容箱内のベース板にブレーカー、避雷器を組込作業中。



No5
組込完了。


No6
箱内に組込で取付予定の壁面に取付。



No7
箱内に組込で取付予定の壁面に取付。


No8
既設分電盤の主ブレーカー2次側よりの配線を接続。



No9
避雷器側の工事はこれで完了。

No10
既設分電盤内に避雷器よりの配線を入線する。



No11
既設分電盤内の主ブレーカー2次側に避雷器よりの配線を接続する。

No12
接続完了。
